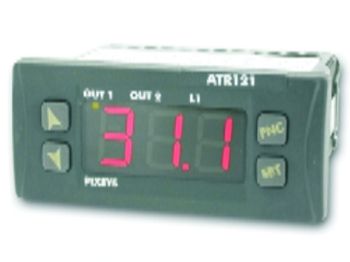

El controlador de procesos ATR121 con doble punto de intervención es un equipo pensado como sistemas de seguridad así como para pequeños hornos, con un formato muy asequible para diversas aplicaciones. Por su tamaño es idóneo para fabricaciones de grandes series.
Entrada analógica seleccionable: termopar J, K, R, S, y termoresistencia PT100, PTC 1K, Ni100, NTC 10K (sector del frío) y PT500 / PT1000; señal normalizada 0…10V, 0…20mA, 4…20mA. Posibilidad de lectura de potenciómetro lineal de 6 KW y de 150 KW (valores de fondo de escala)
Dos puntos de intervención, uno de control y otro de alarma, correspondientes a 2 salidas de relé o SSR. Los relés son de 8 A para la salida principal y de 5 A para la salida de alarma
El sistema de control puede ser ON/OFF, P, PI y P.I.D con sistema autotunning; funcionamiento PID calentamiento + PID frío con banda muerta
El sistema de funcionamiento es simple y rápido. Disponen de un display con dígitos más grandes para una sencilla lectura de proceso.
Protección de parámetros mediante password
Características generales
• Completamente configurable: Tipo de entrada - funciones asociadas y sus correspondencias con las salidas - tipo de control - tipo de salida - alarmas - parámetros de control.
• Exactitud: 0,5 % ± 1 dígito (TC, RTD)
0.2% ± 1dígito para V / I
• Entrada: 1 configurable para termopar (K, R, J, S); termorresistencia (Pt100, Ni 1000, Pt1000, PTC, NTC); 0/4…20 mA, 0…10 V. Potenciómetro 6 KW, 150 KW.
• Salida: relé (8 A) salida SSR.
• Alarma: relé 5A
• Tiempo de adquisición: 66 ms
• Modo de control: ON/OFF,P,PI, PID
• Modo de operación: Indicador con 2 alarmas -1 PID de lazo o Todo/Nada con 1 alarma.
• Autoajuste: Sólo PID. Mediante la función Auto-Tunning el controlador selecciona el modo de ajuste más adecuado para cada proceso.
• Indicación: Display visualizador con 3 dígitos
• Protección: IP54 en panel frontal.
• Dimensiones: 32 x 74 mm, fondo 58 mm.
• Alimentación: 12…24 Vac, 115 Vac, 230 Vac, 12…35 Vac.
• Consumo: 2W
• Condiciones de uso 0...45 ºC; 35...95rH %.
• Configuración protegida por PASSWORD.
• Memory card.
